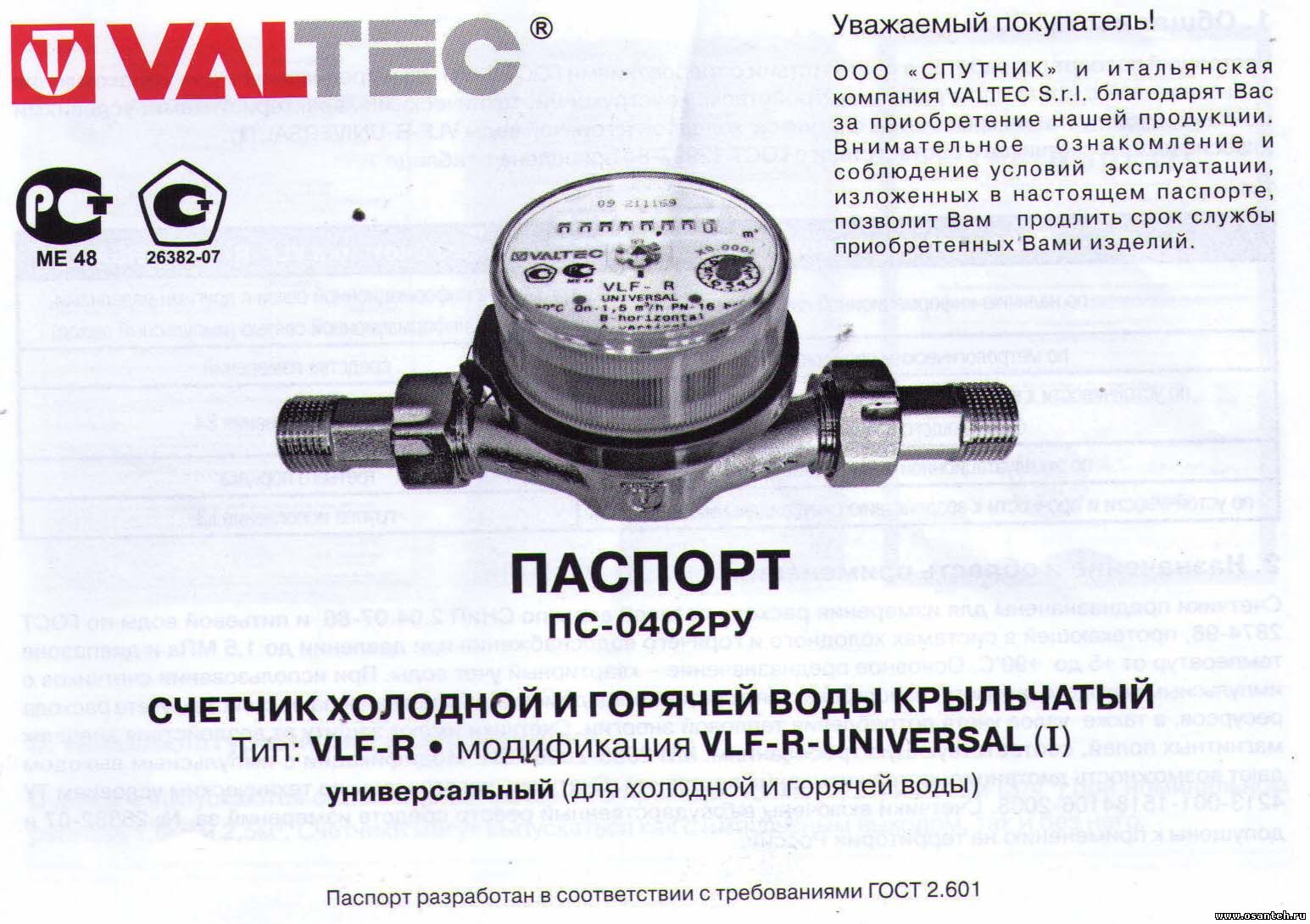

ПАСПОРТ
СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ
Тип: • модификация VLF-R-UNIVERSAL (I)
универсальный (для холодной и горячей воды)

1. Общая часть

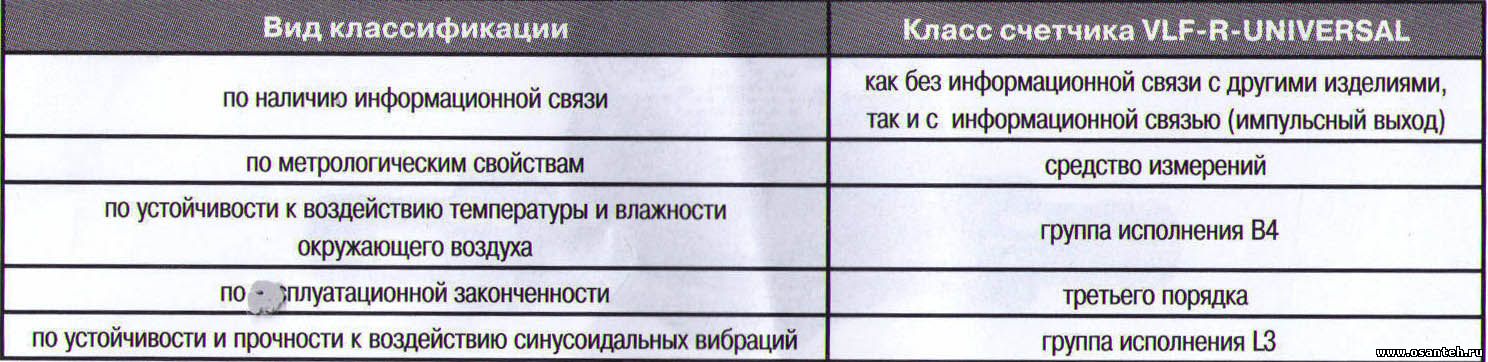

Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 -95 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации крыльчатых счетчиков холодной и горячей воды VLF-FMINIVERSAL (I). Классификация счетчиков в соответствии с ГОСТ 12997-84 приведена в таблице 1

2. Назначение и область применения

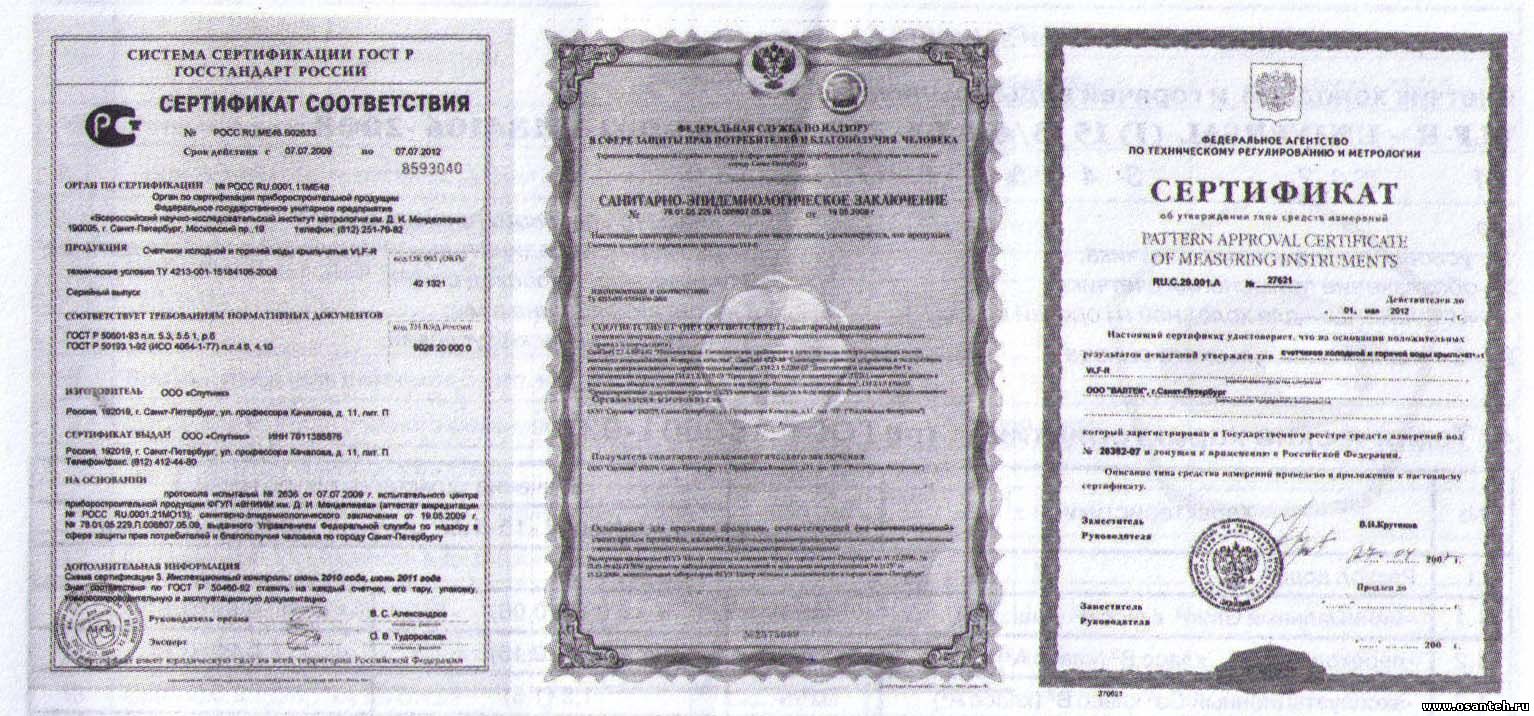

Счетчики предназначены для измерения расхода сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-98, протекающей в системах холодного и горячего водоснабжения при давлении до 1,6 МПа и диапазоне температур от +5 до +90"С. Основное предназначение - квартирный учет воды. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985-2006 ГСИ. Модификации с импульсным выходом дают возможность дистанционного считывания показаний. Счетчики изготовлены по техническим условиям ТУ 4213-001-15184106-2008. Счетчики включены в Государственный реестр средств измерений за № 26382-07 и допущены к применению на территории России

Примечание:

1. Цифра в скобках обозначает длину счетчика с установленными полусгонами.
2. Технические характеристики в соответствии с ГОСТ Р 51093.1 приведены для класса В - горизонтальная установка, и класса А - вертикальная установка.
3. "Минимальным» считается расход, при котором счетчик имеет относительную погрешность 5%. Ниже этого расхода погрешность не нормируется.
4. «Переходным» считается расход, при котором счетчик имеет относительную погрешность 2%. Ниже этого расхода погрешность составляет 5%.
5. «Эксплуатационным» считается расход, при котором счетчик может непрерывно работать в течение заявленного срока службы.
6. «Номинальным» считается расход равный 0,5 максимального. При данном расходе счетчик может работать непрерывно в течение длительного времени.
7. «Максимальным» считается расход, прикотором потери давления на счетчике составляют 1 бар. При этом расходе счетчик может работать не более 1 часа в сутки.
8. При установке обратного клапана в присоединительный полусгон потери давления по таблице 4 раздел 6 увеличиваются на 20 %.

Изделие представляет собой одноструйный сухо-ходный тахометрический счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Отсчетное устройство счетчика имеет механизм часового типа 10, вращающийся поддействием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном устройстве 10.
<Счетное устройство изолировано от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.
Корпус счетчика соединяется со счетным устройством пластмассовым хомутом с замковой клипсой 11. Этот хомут одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика. Часовой механизм счетного устройства приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетное устройство имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном устройстве имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.
Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4. Крепление счетчика ктрубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки. В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который может прилагаться отдельно или быть уже установленным в один из полусгонов.
Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

6. Дистанционное считывание (для счетчиков с импульсным выходом)

6.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.
6.2. Импульсный выход решен по 4-х проводной схеме (см. рис.), что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.
6.3. Для присоединения импульсного выхода по релейной схеме провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам З(синий) и 4 (красный).
6.4. Для присоединения постандарту NAMUR провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1(белый) и 4 (красный).
6.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

7. Монтаж и подготовка счетчика к работе

7.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.
7.2. Перед установкой счетчика следует проверить целостность пломбировочного хомута и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.
7.3. Трубопровод на участке монтажа водосчетчика должен иметь прямые участки не менее 3Dy до счетчика и 1 Dy после счетчика. (Dy - диаметр условного прохода водосчетчика). Соблюдение этого условия обеспечивается применением стандартных присоединительных полусгонов (13).
7.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус<счетчика усилий от температурной деформации трубопроводов и неточности монтажа.
7.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.
7.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).
7.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.
7.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.
7.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).
7.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.
7.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.
7.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струе выпрямителя могут привести к существенным искажениям показаний водосчетчика.
7.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:<
- обратный клапан устанавливается в полусгон на выходе из счетчика;- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;
- встроенный обратный клапан не влияет на точность показаний водосчетчика, но повышает общее гидравлическое сопротивление водомерного узла (см. примечание 8 к таблице 4);
- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

8. Указания по эксплуатации и техническому обслуживанию

8.1. Счетчик должен использоваться в пределах паспортных расходов (не более Ghom и не менее Gmin).
8.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.
8.3. Для определения объема жидкости, прошедшего через счетчике момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.
8.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.
8.5. При заметном снижении расхода воды при постоянном давлении втрубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1 -го раза в 6 месяцев.
8.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают '.. ажной, а затем сухой полотняной салфеткой.
<8.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.
8.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.
8.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.
8.10. После ремонта счетчик подвергается поверке.

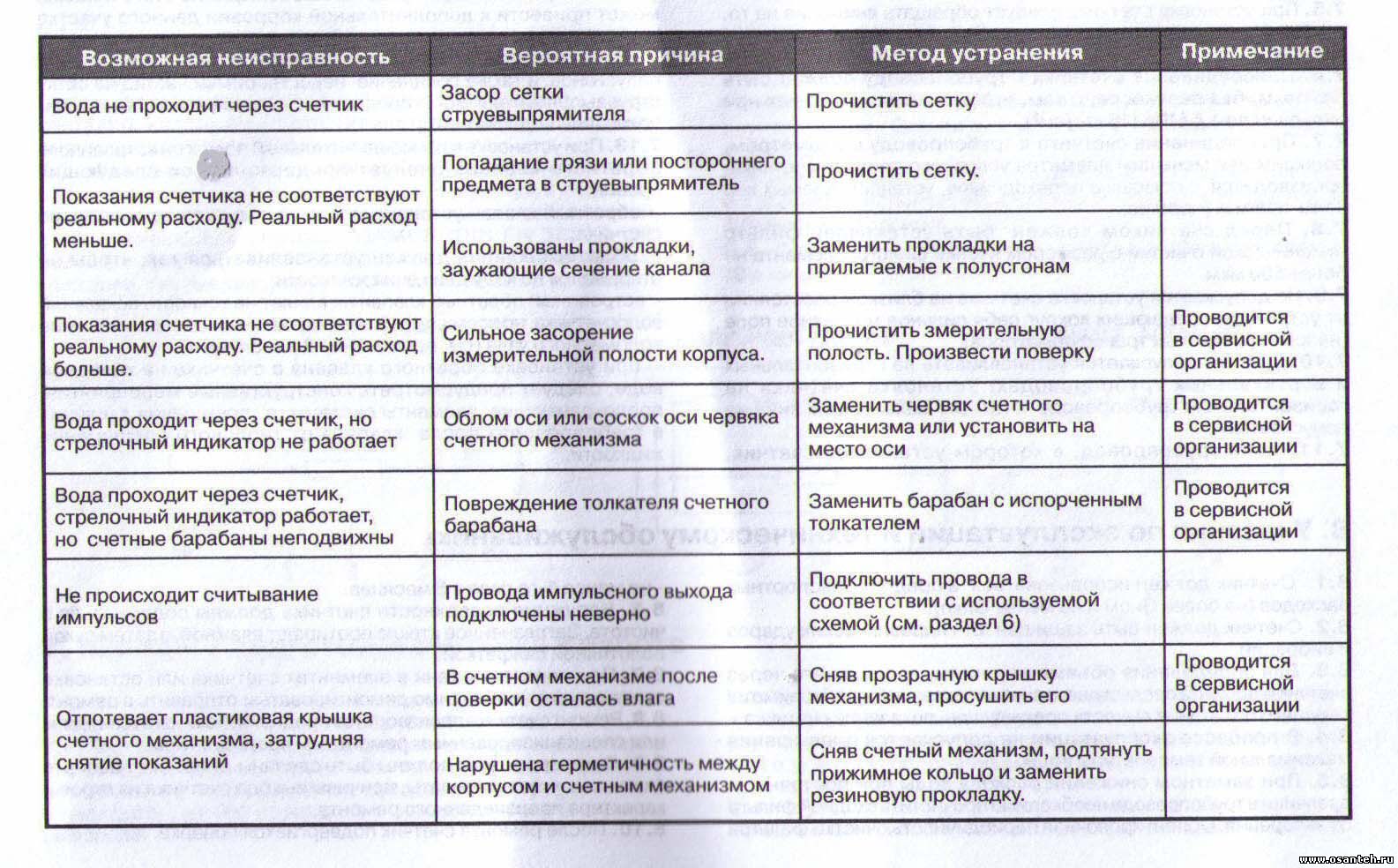

9. Возможные неисправности и способы их устранения

10. Меры безопасности

10.1. Счетчик должен обслуживаться персоналом, имеющим соответствующую квалификационную группу по технике безопасности.
10.2. Монтаж и демонтаж счетчика производится при отсутствии давления в трубопроводе.
11. Упаковка хранение и транпортировка
11.1. Счетчики должны храниться в упаковке предприятия -изготовителя по условиям хранения 3 по ГОСТ 15150.
11.2. Транспортировка счетчиков должна осуществляться в соответствии с требованиями ГОСТ 6019 и с условиями 5 по ГОСТ 15150. _
11.3. Транспортирование авиатранспортом допускается только в герметизированных отапливаемых отсеках.
